Halloo selamat siang teman-teman tercinta, kali ini saya ingin share cara membuat topologi sederhana dicisco packet tracert agar dapat ping satu sama lain.
Cekidot -->

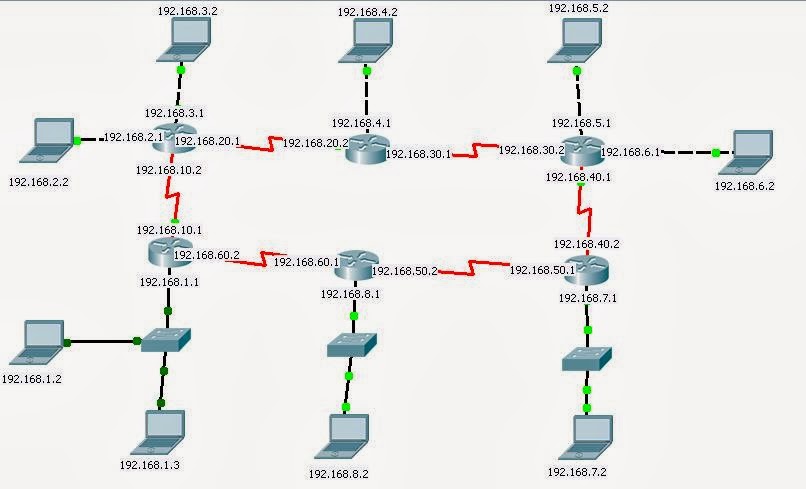

1. Pertama buatlah topologi sama seperti topologi dibawah ini. Tanpa di atur terlebih daluhu.
dengan spesifikasi router : 2620XM , swicth : 2950 - 24 , serta laptop
2. Selanjutnya silahkan setting IP pada laptop seperti dibawah ini.
3. Dengan cara mensettingnya doubleklik pada laptop -> Desktop -> Ip configuration . Dan isikan IP address, Subnet Mask serta Default Gateway sesusai IP laptop diatas. (Setiap Laptop berbeda IP dan alamat jaringan sesuai router masing-masing)
4. Lalu kita setting pada bagian routernya. doubleklik pada router dan isikan dengan pilihan tool pada sebelah kiri hingga menjadi seperti berikut
5. Setting Ip pada routernya sama seperti berikut.
6. Untuk switch tak perlu diatur.
7. Setelah itu kita atur pada static routernya, yaitu network untuk alamat jaringan tujuan kita, Mask untuk subnet mask alamat jaringan tersebut, Next Hop untuk IP dimana kita melakukan static tersebut(via). Lakukan hal yang sama untuk semua router.

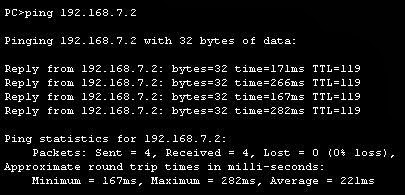

8. Jika semua langkah diatas sudah terlewati selanjutnya kita lakukan 'ping' dari 1 laptop ke semua alamat jarinagan.
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.2.0
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.3.0
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.4.0
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.5.0
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.6.0
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.7.0
- dari alamat jaringan 192.168.1.0 ke alamat jarinagan 192.168.8.0
9. Jika semua sudah berhasil maka itu artinya topologi yang telah dibuat berhasih :)
Semoga bermanfaat dan Terimakasih :)
